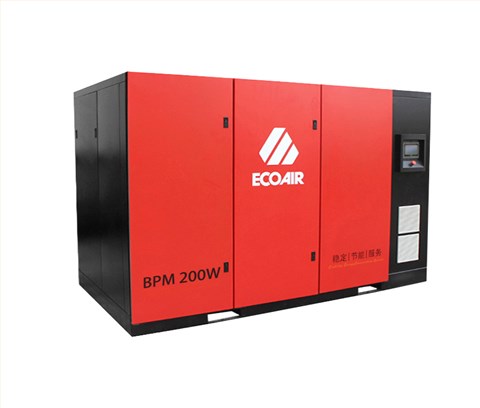

BPM200W水冷兩級壓縮永磁變頻螺桿式空壓機

BPM200W水冷兩級壓縮永磁變頻螺桿式空壓機

產品簡介

采用兩級壓縮主機,也即將一級壓縮轉子和二級壓縮轉子組合在一個機殼里面,并分別通過斜齒輪直接傳動。自然空氣通過空氣過濾器進入第一級壓縮,在壓縮腔與少量潤滑油混合,同時將混合氣體壓縮到級間壓力。

產品詳情

產品參數 / PARAMETER

型號 Mpa BPM200W
功率 KW 200
排氣量/排氣壓力
(m³/min)
排量/m³/min
壓力/Mpa
42.5/0.7
41.5/0.8
38.5/1.0
33/1.3
出口管徑 Inch DN125 DN65
重量 KG 5200
外形尺寸 長mm 3250
寬mm 2100
高mm 2300
啟動方式 變頻啟動 VFD Start

產品結構 / structure

BPM結構

產品特點 / character

A
兩級壓縮一體式主機Two-STAGE INTEGRATED Main Machine

采用兩級壓縮主機,也即將一級壓縮轉子和二級壓縮轉子組合在一個機殼里面,并分別通過斜齒輪直接傳動。自然空氣通過空氣過濾器進入第一級壓縮,在壓縮腔與少量潤滑油混合,同時將混合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道,與大量油霧接觸,從而大大降低了溫度。降溫后的壓縮氣體進入第二級轉子,進行二次壓縮,被壓縮到最終排氣壓力。

BPM-主機
B
高效節能的永磁電機PM electric motor

通過與定子線圈相關的交流電壓產生的磁場及磁場的磁力使轉子產生轉動的電機。永磁同步電機采用高性能釹鐵鐵硼永磁體,120℃不失磁。使用的是優質彈性聯軸器直接傳動,永磁電機與壓縮機主機結合為一體,結構更加緊湊,傳動精度、效率更高。

EMP永磁電機
C
高效離心式風機變頻控制系統centrifugal fans VF control system

離心式風扇采用變頻控制,節能約為50%,根據排氣溫度,控制風扇轉速,控制電力浪費,同時因為穩定了系統及整體的部件溫度,從而使噪音進一步降低;因為風扇的變頻控制,從而使噪音進一步降低。

離心風機更具有高效率,沒有風力盲區,壓力曲線平穩等優勢特征

EMP離心風機
D
彩色觸摸屏微電腦控制MICROCOMPUTER CONTROL SYSTEM

1.先進的微電腦控制驅動系統實現智能控制、變速控制氣量自動調節、負載啟動、軟啟動;

2.電流涌動的消除以及部件使用壽命的延長,這樣大大的增加了系統的可靠性;

3.智能動態控制,動態顯示壓縮機各個部件的工作狀況,實時直觀的壓力、溫度、電流工作曲線;

4.超大內存8M Flash ROM +16M SDRAM,可貯存上千條的歷史故障記錄;

5.配有打印機接口,可隨時打印壓縮機的工作信息表,RJ45以太網接口,支持HMI與以太網控制器或PC互聯。

EMP觸摸屏
E
油過濾器oil filter

采用航空用高端材料過濾的旋裝式油過濾器,效果比常規濾芯高20%,有效延長主機正常使用壽命。

EMP油過濾器
F
油氣分離器Oil-Air Separator

超大容量的油氣分離器,品質優越的油氣分離元件和氣、液過濾元件,配以設計先進的三次油氣分離技術,含油量控制在3ppm一下,保證壓縮空氣的高質量。

EMP油氣分離器
G
進氣閥Air Inlet Valve

設計先進的進氣閥,進氣調節范圍0-100%,容調閥調節,壓力損失小,動作穩定,壽命長。

EMP進氣閥
H
空氣過濾器Air Filter

采用具有較高的容塵能力和較低的流動阻力設計,可過濾空氣中的微小固體顆粒,除塵效果達99.5%,確保系統的各個零部件的功能正常運行和經濟的使用壽命。

BPM-空氣過濾器
I
高效冷卻器efficient cooler

采用超大換熱面積設計,提高冷卻效率,有效防止機器高溫,內壁做防腐處理,適用更惡劣的工況,延長使用壽命。

EMP冷卻器
