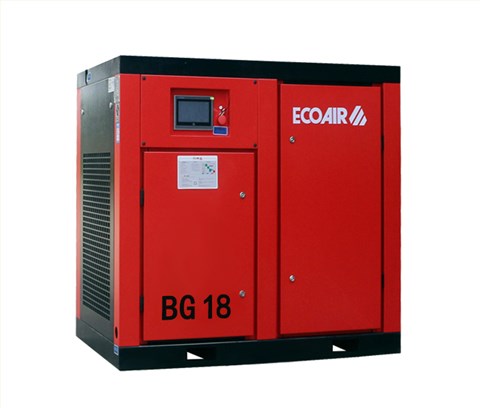

艾高BG18兩級壓縮螺桿式空壓機

艾高BG18兩級壓縮螺桿式空壓機
  • 排氣壓力(Mpa):0.7,0.8,1.0,1.3
  • 電機功率(KW):18.5

產品簡介

兩級壓縮采用等壓比來設定級間壓力,故每級壓縮比都要比單級壓縮比降低很多,轉子之間的回流泄露量大大降低了,容積效率和隔熱效率得到大大提高;在相同的功率下,兩級壓縮比單級壓縮產氣量多10%,也即實現節能10%。

產品詳情

產品參數 / PARAMETER

型號 Mpa BG18
功率 KW 18
排氣量/排氣壓力
(m³/min)
排量/m³/min
壓力/Mpa
4.26/7
4.1/8
3.5/10
3.2/13
出口管徑 Inch G1”
重量 KG 1000
外形尺寸 長mm 1500
寬mm 1000
高mm 1300
啟動方式 星三角啟動star triangle start

產品結構 / structure

BPM結構

產品特點 / character

A
兩級壓縮一體式主機Two-Stage Integrated Mainframe

采用兩級壓縮主機,也即將一級壓縮轉子和二級壓縮轉子組合在一個機殼里面,并分別通過斜齒輪直接傳動。自然空氣通過空氣過濾器進入第一級壓縮,在壓縮腔與少量潤滑油混合,同時將混合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道,與大量油霧接觸,從而大大降低了溫度。降溫后的壓縮氣體進入第二級轉子,進行二次壓縮,被壓縮到最終排氣壓力。

主機_副本
B
低轉速電機Low speed electric motor

特制低轉速壓縮機的專用電機,SKF軸承,絕緣等級F級,防護等級IP54,確保無故障運行。效率較同類產品高3~5%,直連機型采用1:1直接轉動,不加增齒輪,具有低轉速、低噪音、運行可靠、使用壽命長等特點。

電機_副本
C
彩色觸摸屏微電腦控制MICROCOMPUTER CONTROL SYSTEM

1、先進微電腦控制驅動系統實現智能控制、變速控制氣量自動調節、負載起動、軟啟動;

2電流涌動的消除以及部件使用壽命的延長,大大增加了系統穩定可靠性;

3、智能動態控制,動態顯示壓縮機各部件工作狀況,實時直觀的壓力、溫度、電流工作曲線;

4、超大內存8M flash ROM + 16M SDRAM,可儲存上千條歷史故障記錄;

5、配有打印機接口,可隨時打印壓縮機的工作信息表,RJ45以太網接口,支持HMI與以太網控制器或PC互聯。

觸摸屏
D
高效的軸流風扇變頻控制系統Axial Fan VF Control System

軸流式冷卻風扇采用變頻控制,節能約為50%;根據排氣溫度,控制風扇的轉速,抑制電力的浪費,同時因為穩定了系統及整體的部件溫度,從而提高了部件的耐久性,而且風扇的變頻化,從而使噪音進一步降低。

軸流風機
E
油過濾器oil filter

采用航空用高端材料過濾的旋裝式油過濾器,效果比常規濾芯高20%,有效延長主機正常使用壽命。

油過濾器
F
油氣分離器Oil-Air Separator

超大容量的油氣分離器,品質優越的油氣分離元件和氣、液過濾元件,配以設計先進的三次油氣分離,含油量控制在3ppm以下,保證壓縮空氣的高質量。

油氣分離器
G
進氣閥Air Inlet Valve

設計先進的進氣閥,進氣調節范圍0-100%,容調閥調節,壓力損失小,動作穩定,壽命長。

進氣閥
H
空氣過濾器Air Filter

采用具有較高的容塵能力和較低的流動阻力設計,可過濾空氣中的微小固體顆粒,除塵效果達99.5%,確保系統的各個零部件的功能正常運行和經濟的使用壽命。

空氣過濾器
I
高效冷卻器efficient cooler

采用超大換熱面積設計,提高冷卻效率,有效防止機器高溫,內壁做防腐處理,適應更惡劣的工況,延長使用壽命。

冷卻器
